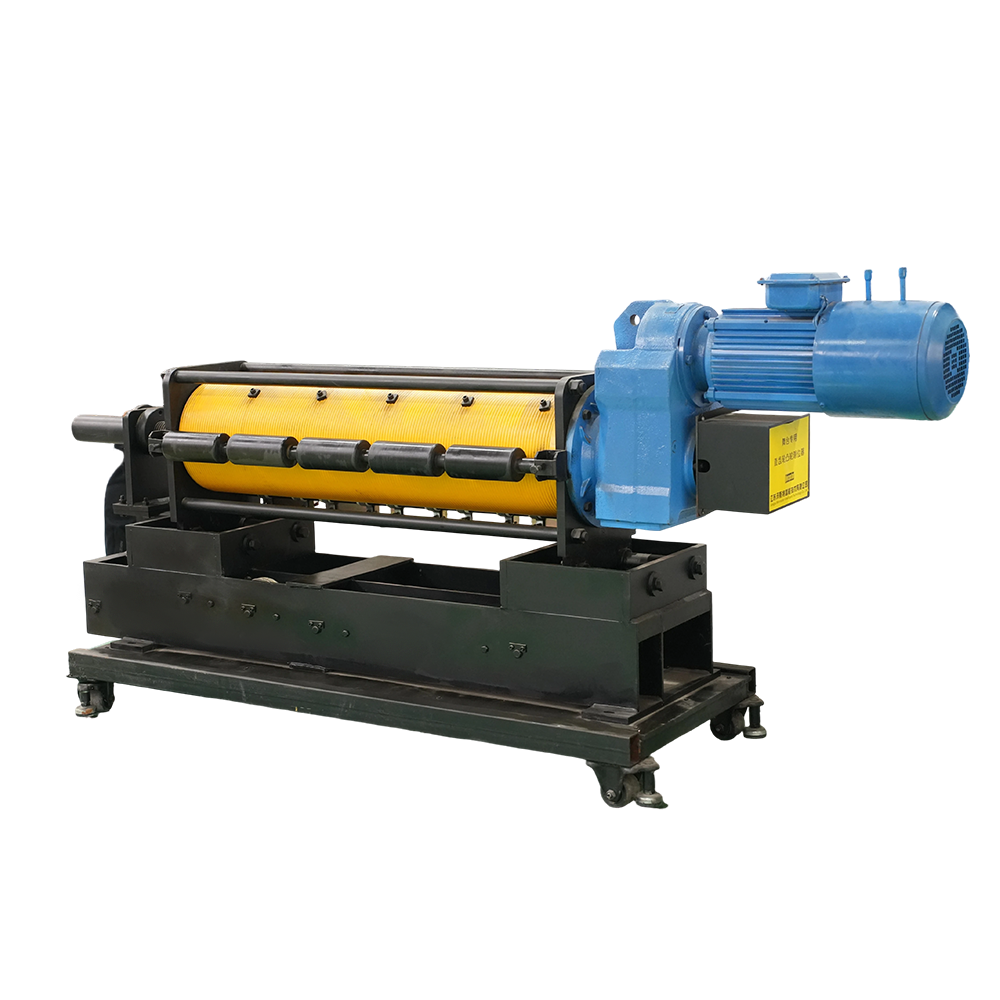

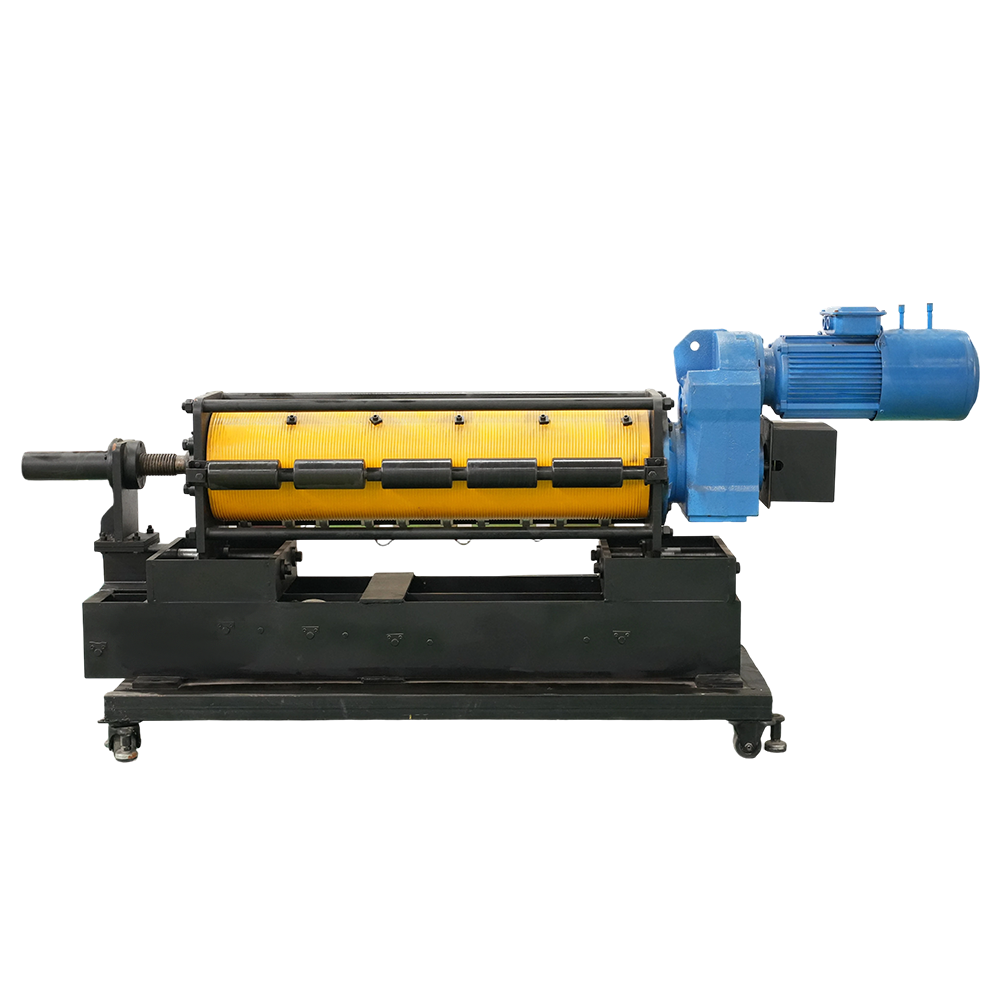

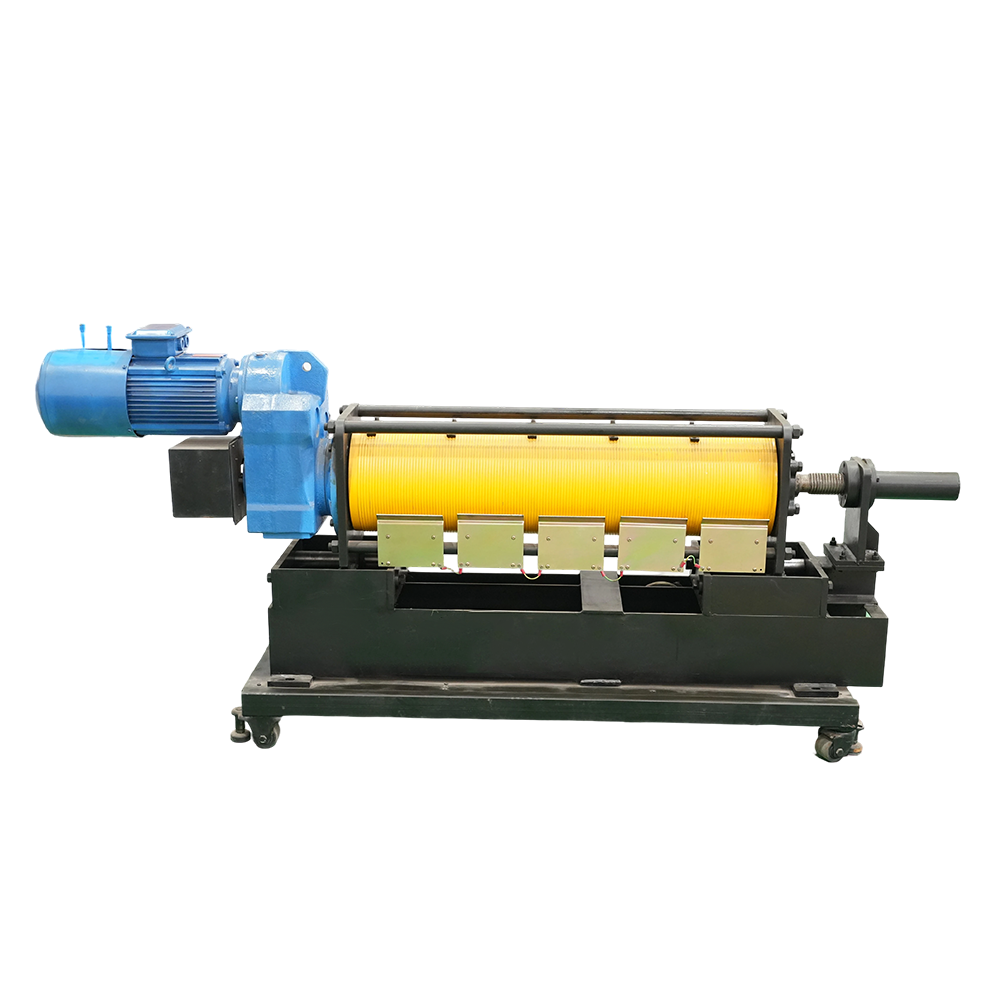

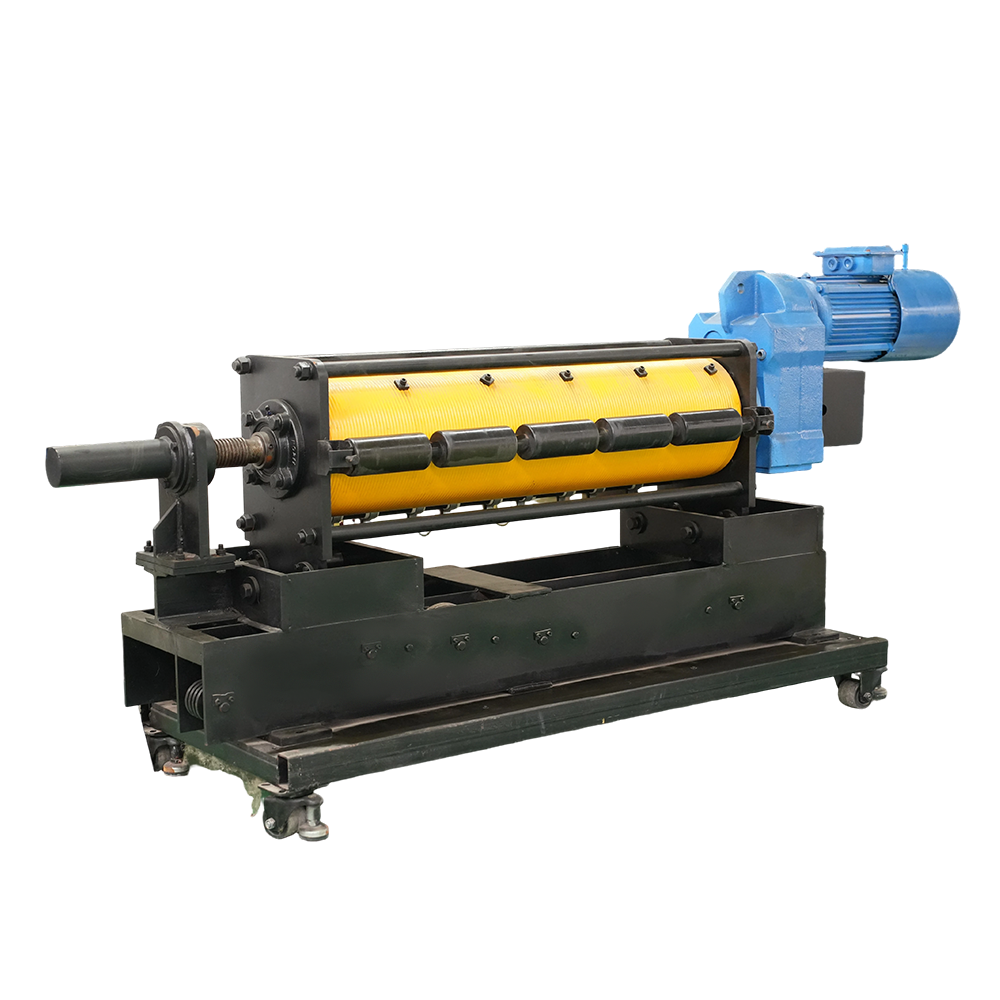

Horizontale Zero-Fleet-Bühnenwinde

Wie unterscheidet sich eine horizontale Winde von der vertikalen Windeninstallation?

Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. stellt sowohl horizontale als auch vertikale Zero-Flotte-Bühnenwinden her, um unterschiedliche Veranstaltungsortkonfigurationen zu ermöglichen. Die Hauptunterschiede liegen in der Montageausrichtung, dem Platzbedarf und der Anwendungseignung.

Installationsausrichtung

• Horizontale Winde – montiert mit der Trommelachse parallel zum Boden oder Bühnendeck. Der Motor und das Getriebe sind horizontal positioniert, wodurch die Winde ein niedriges Profil aufweist und für Installationen unter oder seitlich der Bühne geeignet ist.
• Vertikalwinde – montiert mit der Trommelachse senkrecht zum Boden. Der Motor und das Getriebe sind vertikal gestapelt, wodurch es höher ist, aber weniger Platz auf dem Boden benötigt, ideal für Überkopf-Rigging- oder Fly-Tower-Installationen.

Platzbedarf

• Horizontale Installation – erfordert mehr Bodenfläche (Länge und Breite), hat aber ein geringeres Höhenprofil, wodurch es für Räume mit begrenztem Deckenabstand geeignet ist, wie z. B. Keller unter der Bühne oder Seitenflügel der Bühne.
• Vertikale Installation – benötigt weniger Stellfläche, erfordert aber einen größeren vertikalen Abstand, wodurch es sich ideal für Flugtürme, Deckengitter und auf Traversen montierte Anwendungen eignet, bei denen Deckenhöhe verfügbar ist.

Kabelführung

• Horizontale Winde – Das Kabel verläuft parallel zum Boden und ermöglicht eine geradlinige Verlegung zu Seilrollen, Laufschienen oder Umlenkrollen auf Deckebene. Ideal für horizontale Bewegungsanwendungen wie den Antrieb von Travellerketten und das Ziehen von Kurzstrecken.
• Vertikalwinde – Das Kabel verläuft vertikal nach oben oder unten und ermöglicht so das direkte Heben von Lasten mit minimaler Umlenkung. Geeignet für Punktzüge, Leinensätze und Überkopfmontage.

Vergleich der Leistungsparameter

• Horizontale Zero-Fleet-Winde
• Maximale Liniengeschwindigkeit: 7,5 Fuß/s
• Max. Leinenzug: 473 Pfund – 1247 Pfund
• Kompaktes Rohrgehäuse für die Montage nebeneinander
• Flaches Design für die Installation unter der Bühne

• Vertikale Zero-Fleet-Winde (L-Typ)
• Maximale Liniengeschwindigkeit: 6,75 – 7,5 Fuß/s
• Max. Leinenzug: 209 – 1247 Pfund
• Hohes, schlankes Gehäuse für die Installation als Fliegenturm
• Optimiert für Hebeanwendungen über Kopf

Anwendungseignung

• Horizontale Winde – am besten für den Antrieb von Traveller-Kettenantrieben, das Ziehen von Leerlaufketten, den Antrieb von Deckketten und für Anwendungen geeignet, die eine horizontale Bewegung von Landschaften oder weichen Gütern erfordern.
• Vertikalwinde – am besten für Punktzüge, Leinensätze, fliegende Darsteller, das Heben von Videowänden und Überkopfmontagen, bei denen ein vertikaler Hub erforderlich ist.

FAQ

1. Welche Installationsart ist für meinen Veranstaltungsort besser?

Die Wahl hängt von der Konfiguration Ihres Veranstaltungsortes ab. Wenn Sie eine begrenzte Deckenhöhe, aber ausreichend Bodenfläche haben, ist die horizontale Winde von Vorteil Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. ist ideal. Wenn Sie über eine Flugturmhöhe, aber nur begrenzte Stellfläche verfügen, ist die vertikale L-Winde besser geeignet. Unser Ingenieurteam kann Ihnen bei der Beurteilung Ihres Raums behilflich sein und Ihnen die optimale Lösung empfehlen.

Detaillierte Spezifikationen finden Sie auf unserer Produktseite: Horizontale Zero-Fleet-Bühnenwinde .

2. Welche Sicherheitsfunktionen sind in horizontalen Zero-Fleet-Winden enthalten?

Sicherheit hat für uns oberste Priorität Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. Sowohl horizontale als auch vertikale Winden verfügen über mehrere Sicherheitsmechanismen:

• Zusätzliche Sicherheitsbremse – unabhängig auf der Trommelwelle montiert, greift ein, wenn die Primärbremse ausfällt.
• Endschalter – obere und untere Hubgrenzen mit einstellbaren Positionen.
• Nothalt – sofortige Abschaltung von mehreren Kontrollpunkten aus.
• Encoder-Feedback – Echtzeit-Positions- und Geschwindigkeitsüberwachung.
• Optionale Überlasterkennung – Spannungsüberwachung für verbesserten Schutz.

3. Können horizontale Winden für vertikale Hebeanwendungen verwendet werden?

Während horizontale Winden in erster Linie für horizontale Bewegungsanwendungen wie Travellerketten und Schleppkettenzüge konzipiert sind, können sie mit entsprechenden Umlenkscheiben für vertikales Heben angepasst werden. Für reine vertikale Hebeanwendungen gilt jedoch Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. empfiehlt die Verwendung vertikaler Zero-Fleet-Winden vom L-Typ, die speziell für Overhead-Rigging- und Punkthebeanwendungen optimiert sind. Unsere integrierten Lösungen umfassen Design, Produktion, Installation, Inbetriebnahme, Betrieb und Wartung in Theatern, Kulturzentren, Stadien, Konferenzzentren und multifunktionalen Aufführungsräumen weltweit.
