Was ist eine Inline-Zero-Fleet-Bühnenwinde und wie funktioniert sie?
Moderne Theater und Veranstaltungsorte erfordern Hebesysteme, die Präzision, Zuverlässigkeit und intelligente Steuerung vereinen. Da Bühnenproduktionen immer komplexer werden, fällt es herkömmlichen Hebegeräten oft schwer, eine konsistente Kabelausrichtung, reibungslose Bewegung und langfristige Betriebsstabilität zu gewährleisten. Aus diesem Grund ist die Inline-Zero-Fleet-Stufenwinde ist zu einem unverzichtbaren Bestandteil professioneller Bühnentechnik geworden.
Im Gegensatz zu herkömmlichen Hebemechanismen minimiert eine Inline-Trommelwinde mit Zero-Flott-Design die seitliche Bewegung des Kabels über die Trommel und verbessert so die Positionierungsgenauigkeit bei gleichzeitiger Reduzierung des Kabelverschleißes. Ob zur Beleuchtung von Traversen, Kulissen, LED-Bildschirmen, Vorhängen oder Bühnengeräten – diese Technologie sorgt für eine sicherere und effizientere Hebeleistung für moderne Unterhaltungseinrichtungen.
Eine Inline-Zero-Fleet-Bühnenwinde verstehen
Eine Inline-Zero-Fleet-Bühnenwinde ist ein spezielles Hebegerät, das für Bühnenanwendungen entwickelt wurde, bei denen das Drahtseil beim Auf- und Abwickeln perfekt ausgerichtet bleiben muss. Einstatt zuzulassen, dass das Seil über mehrere Wickellagen läuft, behält das System einen nahezu konstanten Flottenwinkel bei und stellt so sicher, dass das Seil geradlinig in die Trommel eintritt.
Das „Null-Flotte“-Prinzip bezieht sich auf die Minimierung des Flottenwinkels – des Winkels, der zwischen dem Drahtseil und der Trommel gebildet wird. Indem dieser Winkel nahe Null gehalten wird, erreicht die Winde:
- Stable rope winding
- Reduced rope abrasion
- Präzise Hubsynchronisation
- Längere Lebensdauer der Ausrüstung
- Geringerer Wartungsaufwand
Im Vergleich zu herkömmlichen Trommelwinden ist die Inline-Trommelwinde bietet eine deutlich bessere Leistung bei Anwendungen, die wiederholte, präzise vertikale Bewegungen erfordern.
Wie funktioniert eine Inline-Zero-Fleet-Bühnenwinde?
Das Funktionsprinzip vereint mechanische Präzision mit intelligenter Steuerung.
Zunächst treibt ein Elektromotor ein Präzisionsgetriebe an und erzeugt ein Drehmoment, das die Trommel dreht. Während sich die Trommel dreht, wird das Drahtseil aufgewickelt oder freigegeben, während es gleichzeitig mit der Trommelachse ausgerichtet bleibt.
Im Gegensatz zu herkömmlichen Winden, die auf einer Seilbewegung über die gesamte Trommelbreite basieren, sorgt die Zero-Fleet-Konfiguration dafür, dass das Drahtseil aus einer festen Richtung in die Trommel gelangt. Abhängig vom Systemdesign sorgen Führungsmechanismen und eine sorgfältig konstruierte Trommelgeometrie für einen reibungslosen Kabellauf während des gesamten Betriebs.
Ein intelligentes Steuerungssystem überwacht kontinuierlich Bewegung, Geschwindigkeit, Last und Positionierung. Sensoren übertragen Betriebsdaten in Echtzeit an die Steuerplattform und ermöglichen so präzises Heben, synchronisierte Bewegungen und schnelle Reaktion auf sich ändernde Bühnenanforderungen.
Der gesamte Hebevorgang ist so konzipiert, dass er reibungslos, leise und mit hoher Wiederholgenauigkeit bleibt.

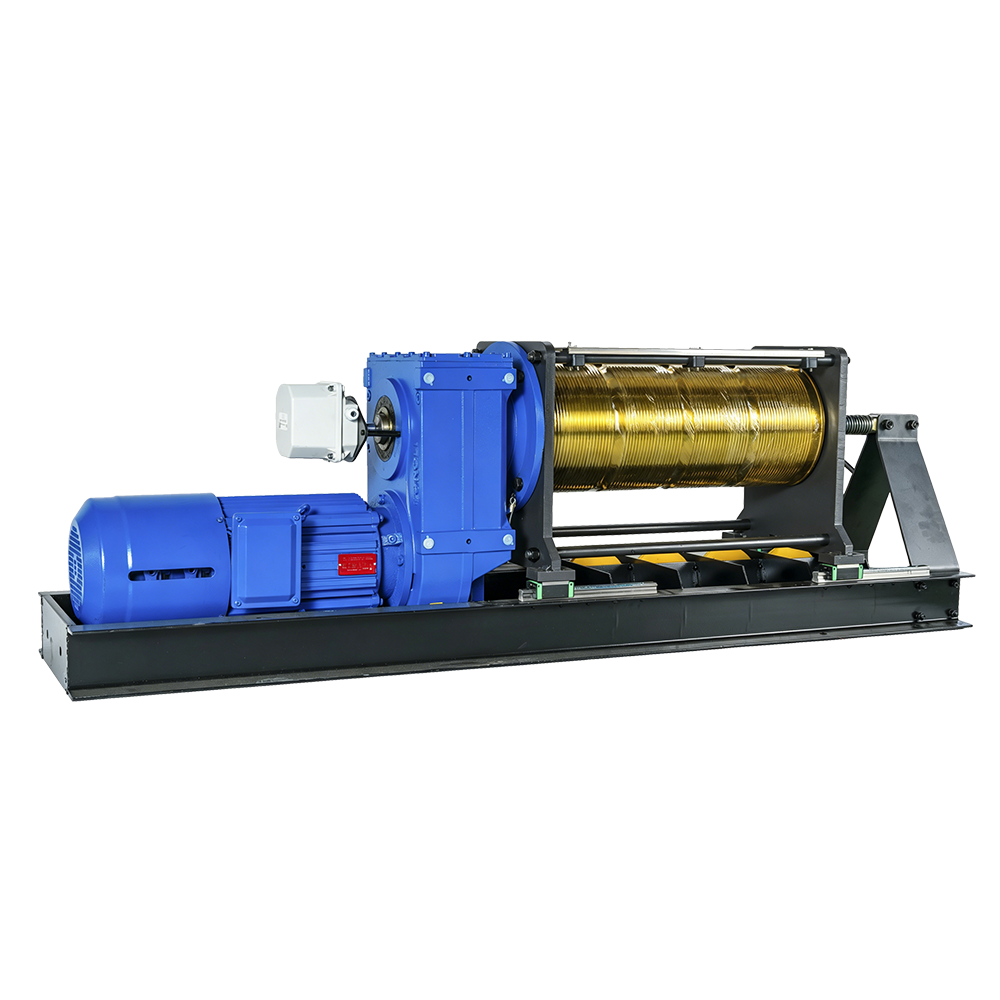

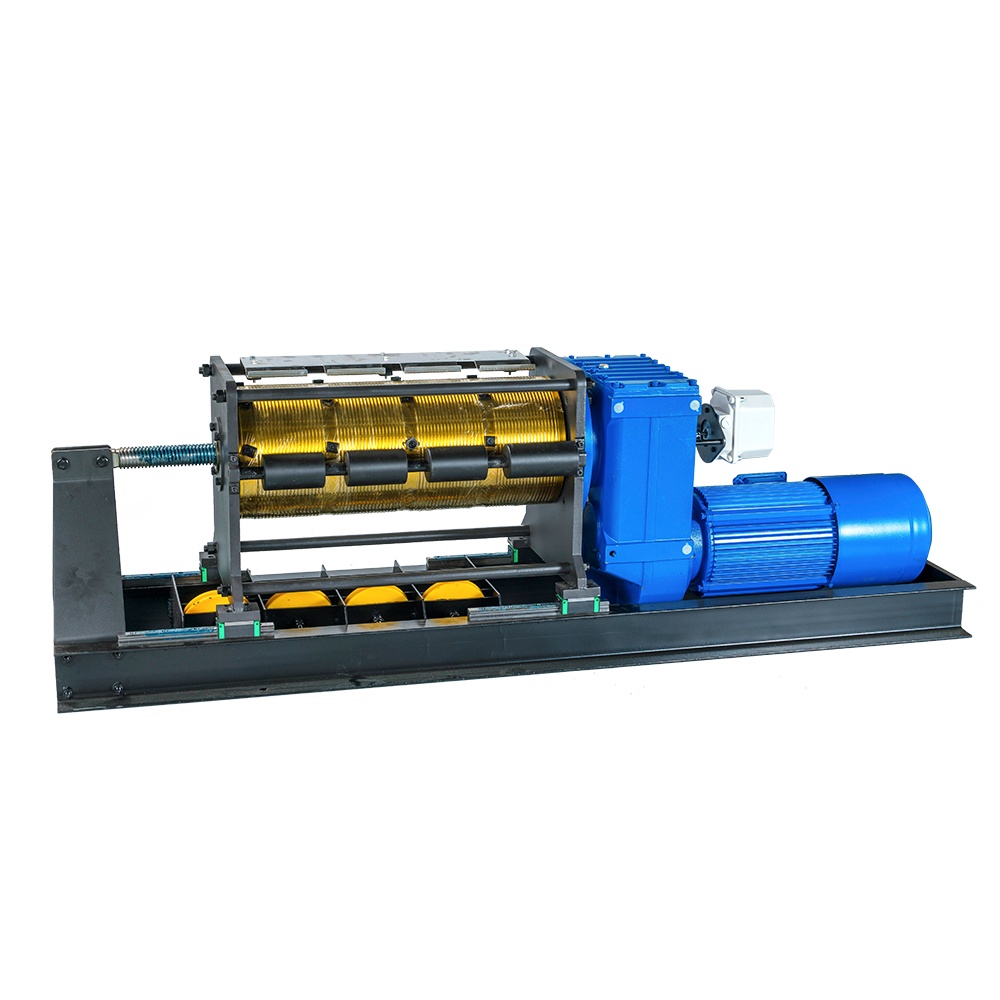

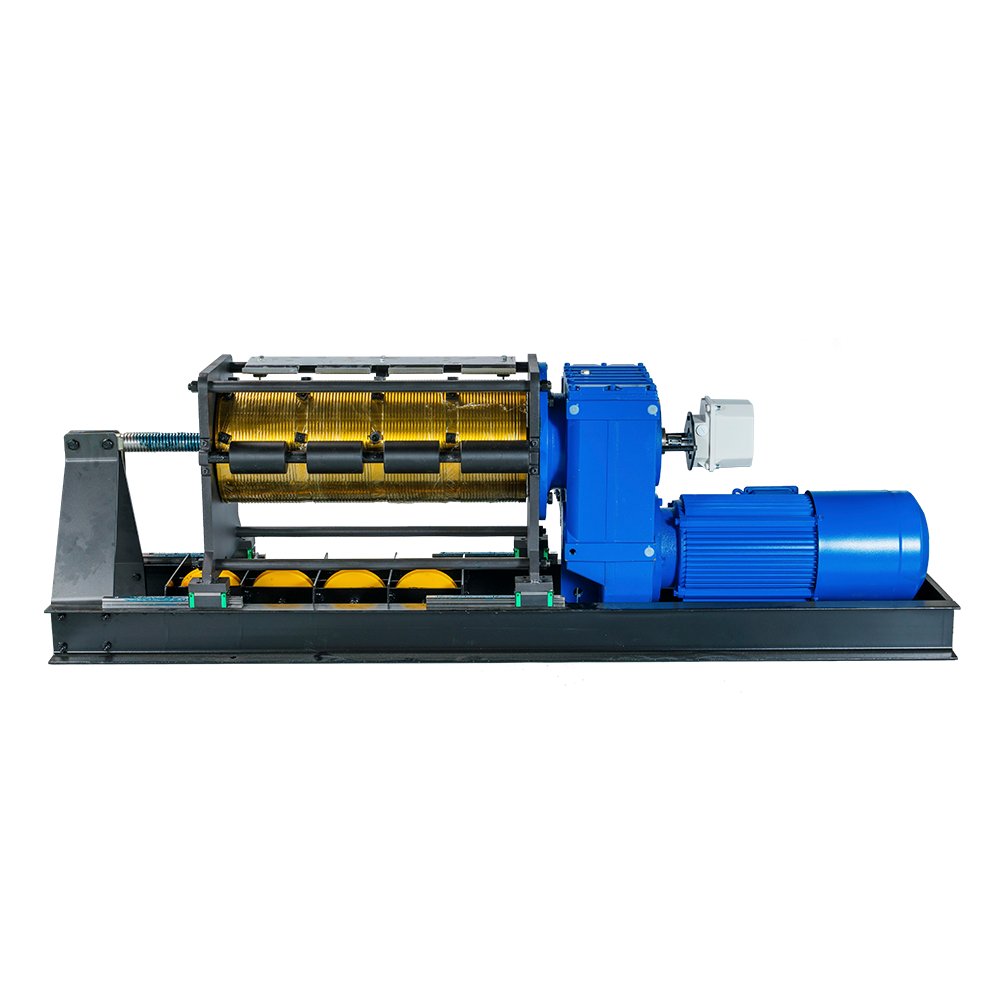

Hauptkomponenten einer Reihentrommelwinde
| Komponente | Primäre Funktion |
| Electric Motor | Provides lifting power |
| Precision Gearbox | Wandelt die Motordrehzahl in ein stabiles Drehmoment um |
| Windentrommel | Wickelt das Drahtseil auf und gibt es frei |
| Drahtseil Guide System | Behält eine gerade Kabelausrichtung bei |
| Intelligentes Steuerungssystem | Steuert Geschwindigkeit, Positionierung und Synchronisation |
| Brake System | Hält Lasten während des Betriebs sicher |
| Load Monitoring Sensors | Überwachen Sie den Betriebsstatus und erhöhen Sie die Sicherheit |
Jede Komponente trägt zu einem zuverlässigen Langzeitbetrieb in anspruchsvollen Bühnenumgebungen bei.
Hauptvorteile der Zero-Fleet-Technologie
Außergewöhnliche Positionierungsgenauigkeit
Eine genaue Positionierung ist für Szenenwechsel, Beleuchtungsanpassungen und hängende Bühnentechnik unerlässlich. Da die Kabelausrichtung konstant bleibt, kann das Hebesystem wiederholt an präzisen Stellen mit minimaler Abweichung anhalten.
Reduced Wire Rope Wear
Bei herkömmlichen Winden kommt es häufig zu einer ungleichmäßigen Seilwicklung, wodurch Reibung zwischen den Seillagen entsteht. Die Zero-Fleet-Technologie reduziert die seitliche Belastung und den Abrieb erheblich und verlängert so die Lebensdauer des Drahtseils und der Trommel.
Reibungsloser und leiser Betrieb
Veranstaltungsorte benötigen Hebesysteme, die funktionieren, ohne das Publikum abzulenken. Der optimierte Wickelweg minimiert Vibrationen und mechanische Geräusche und macht das System ideal für Theater und Konzertsäle.
Verbesserte Betriebssicherheit
Ein richtig ausgerichtetes Drahtseil verringert das Risiko überlappender Kabel, abnormaler Spannung oder unerwarteter mechanischer Belastung. In Kombination mit einer intelligenten Brems- und Lastüberwachung sorgt das System für eine höhere Betriebssicherheit.
Easier Maintenance
Eine gleichmäßige Seilwicklung reduziert den mechanischen Verschleiß kritischer Komponenten, verringert die Wartungshäufigkeit und trägt dazu bei, eine konstante Leistung während des gesamten Lebenszyklus der Ausrüstung aufrechtzuerhalten.
Typische Anwendungen
Die Vielseitigkeit einer Inline-Zero-Fleet-Bühnenwinde macht sie für eine Vielzahl von Leistungsumgebungen geeignet.
| Bewerbung | Zweck |
| Theater Stages | Bühnenlift und Bühnenautomation |
| Concert Venues | Positionierung des Beleuchtungsträgers |
| Cultural Centers | Vorhang- und Kulissenbewegung |
| Konferenzzentren | Anheben des LED-Bildschirms |
| Stadien | Große hängende Gerätesteuerung |
| Multifunktionale Aufführungsräume | Flexible Bühnenkonfiguration |
Aufgrund seiner Fähigkeit, synchronisierte Hebevorgänge durchzuführen, eignet er sich auch für große automatisierte Bühnensysteme.
Materialauswahl und Strukturdesign
Hochwertige Materialien haben direkten Einfluss auf die Haltbarkeit und Zuverlässigkeit von Bühnenhebegeräten.
| Komponente | Gemeinsames Material | Profitieren |
| Trommel | Hochfester Stahl | Ausgezeichnete strukturelle Steifigkeit |
| Wire Rope | Verzinkter oder Edelstahl | Verschleißfestigkeit und Korrosionsschutz |
| Getriebegehäuse | Stahlguss | Hohe Belastbarkeit |
| Lager | Präzisionslegierter Stahl | Reibungsloser Betrieb und lange Lebensdauer |
| Rahmen | Baustahl | Stabile Installation und Vibrationsfestigkeit |
Das strukturelle Design legt außerdem Wert auf eine kompakte Installation, eine effiziente Raumnutzung und einen bequemen Inspektionszugang für das Wartungspersonal.
Intelligente Steuerung verbessert die Bühnenautomatisierung
Moderne Bühnenwindensysteme integrieren zunehmend intelligente Steuerungstechnologien.
Zu den Funktionen gehören üblicherweise:
- Variable Geschwindigkeitsregelung
- Positionsrückmeldung
- Mehrachssynchronisation
- Automatische Fehlererkennung
- Lastüberwachung
- Not-Aus-Schutz
- Fernbedienung
- Programmierbare Bewegungsabläufe
Diese Funktionen verbessern die Produktionseffizienz, reduzieren gleichzeitig die Arbeitsbelastung des Bedieners und unterstützen komplexere Bühnenaufführungen.
Auswahl der richtigen Inline-Zero-Fleet-Bühnenwinde
Bei der Auswahl einer Reihentrommelwinde sollten mehrere technische Faktoren berücksichtigt werden:
- Erforderliche Tragfähigkeit
- Hubhöhe
- Betriebsgeschwindigkeit
- Arbeitszyklus
- Einbauraum
- Kompatibilität des Steuerungssystems
- Anforderungen an den Sicherheitsschutz
- Wartungszugänglichkeit
Die Anpassung der Windenkonfiguration an die spezifische Leistungsumgebung gewährleistet einen zuverlässigen Betrieb und einen langfristigen Wert.
Unterstützung professioneller Bühnenlösungen
Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. ist auf die Forschung, Entwicklung und Herstellung von Bühnenmaschinen, Aufführungsgeräten und intelligenten Steuerungssystemen spezialisiert.
Das Unternehmen widmet sich der Bereitstellung sicherer, stabiler und integrierter intelligenter Lösungen für Theater, Kulturzentren, Stadien, Konferenzzentren und multifunktionale Veranstaltungsorte. Basierend auf jahrelanger Erfahrung im Ingenieurwesen hat Rentezhihe ein komplettes Servicesystem aufgebaut, das Design, Herstellung, Installation, Inbetriebnahme, Betrieb und Wartung umfasst.
Durch die Kombination zuverlässiger Geräteleistung mit intelligenten technischen Fähigkeiten unterstützt das Unternehmen weiterhin professionelle Bühnenprojekte auf nationalen und internationalen Märkten mit zuverlässigen Hebelösungen, einschließlich fortschrittlicher Inline-Bühnenwindensysteme ohne Flottenbedarf.
Fazit
Eine Inline-Zero-Fleet-Bühnenwinde stellt einen wichtigen Fortschritt in der Bühnenhebetechnik dar. Durch die Aufrechterhaltung einer optimalen Ausrichtung des Drahtseils, die Reduzierung des mechanischen Verschleißes und die Integration einer intelligenten Steuerung bietet es eine höhere Hubpräzision, Betriebssicherheit und langfristige Zuverlässigkeit als herkömmliche Systeme.
FAQ
1. Was ist der Hauptvorteil einer Inline-Zero-Fleet-Bühnenwinde?
Sein Hauptvorteil besteht darin, dass der Flottenwinkel nahezu Null bleibt, was die Hubgenauigkeit verbessert, den Drahtseilverschleiß verringert und die Betriebssicherheit erhöht.
2. Wie unterscheidet sich eine Inline-Trommelwinde von einer herkömmlichen Trommelwinde?
An Inline-Trommelwinde Hält das Drahtseil während des gesamten Betriebs an der Trommel ausgerichtet, was zu einem gleichmäßigeren Aufwickeln, einer präziseren Positionierung und einem geringeren Wartungsaufwand führt.
3. Wo werden häufig Inline-Zero-Fleet-Stage-Winden eingesetzt?
Sie werden häufig in Theatern, Konzertsälen, Kulturzentren, Konferenzorten, Stadien, Fernsehstudios und multifunktionalen Aufführungsräumen installiert.
4. Kann eine Inline-Zero-Fleet-Bühnenwinde eine intelligente Bühnenautomatisierung unterstützen?
Ja. Moderne Systeme können in intelligente Steuerungsplattformen integriert werden, um synchronisiertes Heben, Positionsrückmeldung, Lastüberwachung, programmierbare Bewegung und Fernbedienung zu ermöglichen.
5. Welche Faktoren sollten bei der Auswahl einer Inline-Zero-Fleet-Stufenwinde berücksichtigt werden?
Zu den wichtigsten Überlegungen gehören Hubkapazität, Hubhöhe, Betriebsgeschwindigkeit, Installationsraum, Kompatibilität des Steuerungssystems, Sicherheitsfunktionen, Wartungsanforderungen und das gesamte Bühnenautomatisierungsdesign.
